[화웨이] 네트워크 과제 0 - eNSP 설정

개요

기존에 한 번도 다뤄보지 않은 화웨이 장비로 기초적인 라우팅을 구성하고 관련 이론을 정리하는 과제를 받았다.



화웨이는 시스코의 패킷트레이서처럼 가상화된 네트워크 환경을 구성해볼수있는 시뮬레이터를 제공했는데, 그 이름이 eNSP(Enterprise Network Simulation Platform)이다.



설치 시 필요 파일

eNSP는 현재 공식적인 다운로드 페이지가 운영되지 않는다.(웹에서 사용하는 eNSP Pro 가 따로 나왔는데 화웨이 계정 생성 및 회사 인증을 해야 해서 개인 공부용으로 활용하기 나쁘다)



그래서 https://labnario.com/download-huawei-enterprise-simulation-platform-ensp/ 에서 다운로드 받으면 된다. 설치에 필요로 하는 파일이 몇 개 더 있는데, 다운로드 링크 안에 다 들어있으므로 별도로 준비하지 않아도 된다.





설치 시작

ensp setup 버튼 클릭



설치 언어를 영어로 변경 후 왼쪽 버튼 클릭





쭉 진행을 하다가 특정 프로그램들이 설치되어있어야 된다는 알림 확인 후 위부터 하나씩 설치(해당 프로그램들은 설치 과정이 어렵지 않으니 생략)

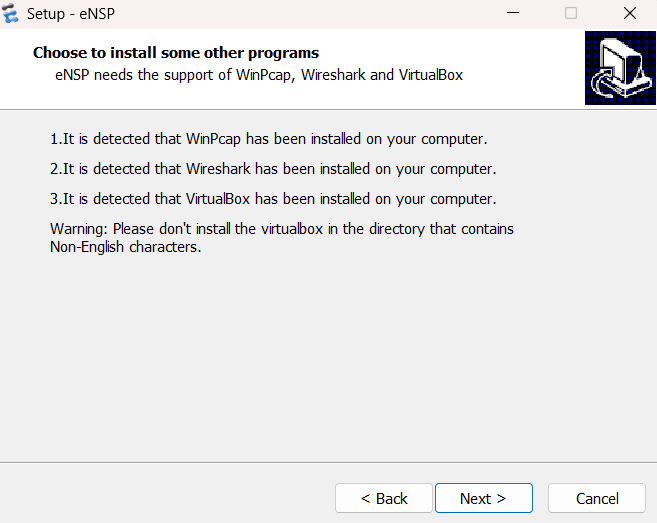

다 설치되면 다시 돌아와서 프로그램이 다 설치 되었다는 알림 확인 후 진행하면 설치 완료



기본 사용법



좌측 상단의 new topo 버튼을 클릭하면 새로운 토폴로지를 만들 수 있다.

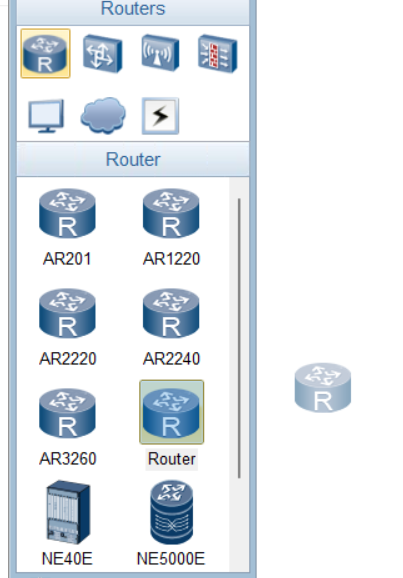

상단의 제품 종류에서 라우터를 선택한 다음 하단에서 Router를 선택한 뒤 드래그 해서 토폴로지에 붙여 넣으면 가벼운 기본 라우터를 토폴로지에 추가할 수 있다.(제품 종류의 라우터를 끌면 제품이 선택되서 실행하려면 이미지가 필요하다.)



하단의 NE40E나 NE9000 같은 실제 라우터는 다운로드 링크의 img 파일들을 얹으면 사용가능한데, 일반적인 컴퓨터에서는 키는데 한참 걸리기 때문에 당분간은 기본 라우터로 실습하자.

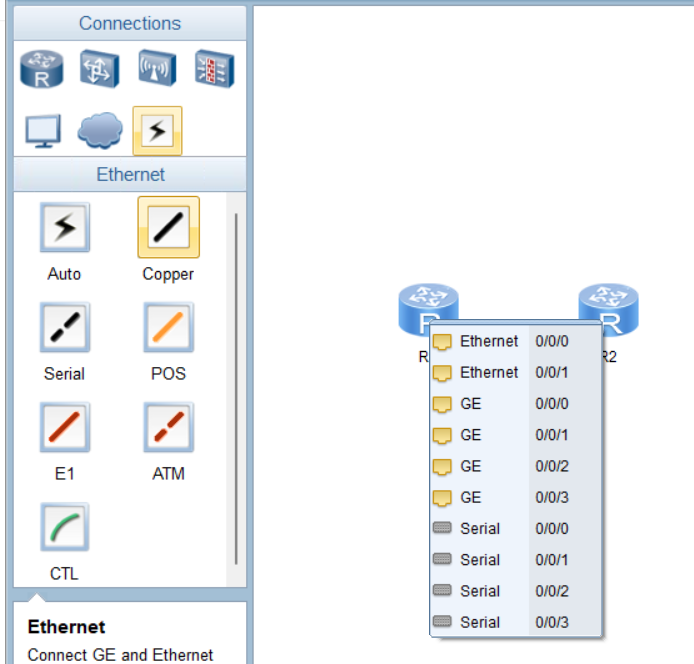

좌측 상단의 종류에서 connection을 클릭하고 Copper(Ethernet) 선을 클릭한 다음 라우터를 클릭하면 어떤 회선에 물리 구성을 만들지를 선택할수있다. GE 포트중에 적당한걸 선택한다음 다른 라우터에 마찬가지로 클릭한다음 포트를 지정하면 된다.

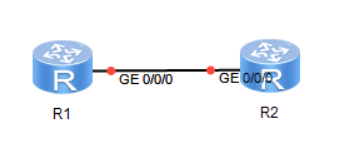

설정의 ui 설정에서 Always Show Interface Labels를 체크하면 늘 포트 인터페이스를 볼 수 있어서 편리하다.

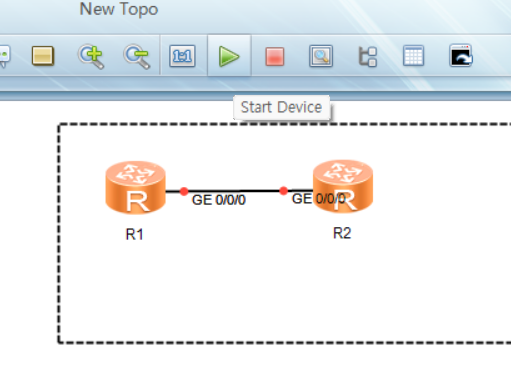

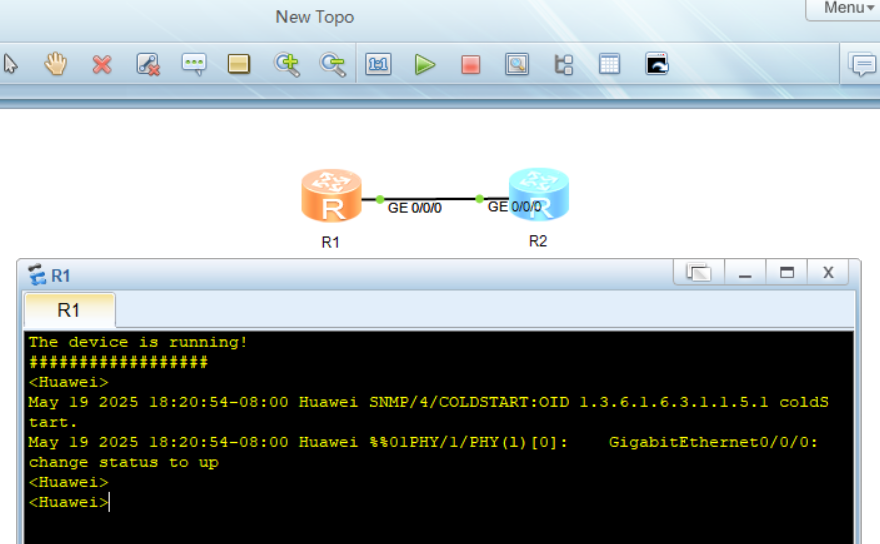

이제 전체 장비를 선택한 다음 상단의 Start Device 버튼을 누른 다음 원하는 장비를 더블클릭하면 장비에 들어가 볼 수 있다.



탭을 여러 개 쌓아서 볼 수도 있고 최소화 왼쪽의 병렬 버튼을 클릭해서 여러 개의 창으로 볼수도 있는데 상황에 따라 장비들을 보면 된다.





결론

이번 과제를 통해 처음 접해보는 화웨이 장비 환경에서 eNSP를 활용하여 가상 라우터 구성 및 기초 라우팅을 실습해 볼 수 있었다.



이후에는 Static, OSPF, BGP 등의 라우팅 프로토콜 설정을 이론과 과제 진행을 번갈아가며 정리할 예정이다. 혹시라도 eNSP로 네트워크를 공부하고자 하는 분들에게 작은 도움이 되기를 바란다.
